מחקר של TU Wien שפורסם ב־Science מצביע על מגבלה בסיסית בממשק בין חומרי דו־ממד לשכבות בידוד בטרנזיסטורים מתקדמים
תעשיית השבבים מחפשת כבר שנים את הדור הבא של החומרים שיאפשרו להמשיך במזעור הטרנזיסטורים. אחת התקוות הגדולות הייתה חומרי דו־ממד, שכבות דקות במיוחד בעובי של אטום אחד או כמה אטומים, כגון גרפן ומוליבדן דיסולפיד. אך מחקר חדש של פרופ’ מהדי פורפת ופרופ’ טיבור גראסר מ־TU Wien מצביע על בעיה בסיסית: לא די לבחון את החומר הפעיל עצמו. צריך לבדוק גם כיצד הוא נוגע, או ליתר דיוק אינו נוגע, בשכבת הבידוד שמעליו. (TU Wien)

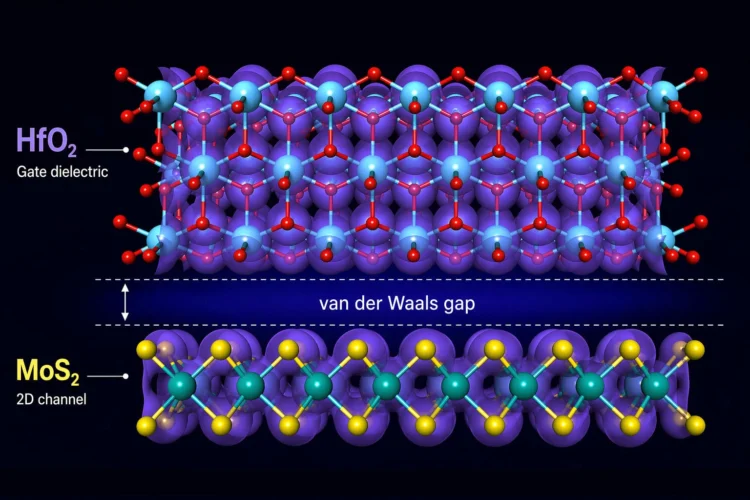

בטרנזיסטור רגיל, שער חשמלי שולט במעבר של המוליך למחצה בין מצב מוליך למצב שאינו מוליך. כדי שהשליטה תהיה יעילה, השער מופרד מן החומר הפעיל בשכבת בידוד דקה מאוד. כאשר החומר הפעיל הוא חומר דו־ממד, ושכבת הבידוד היא בדרך כלל תחמוצת, נוצר ביניהם פער זעיר הנובע מקשרי ואן דר ואלס חלשים. לפי החוקרים, הפער הזה הוא בסך הכול כ־0.14 ננו־מטר, אך הוא מספיק כדי להחליש את הצימוד הקיבולי בין השכבות ולהגביל את היכולת להקטין את הרכיב.
המשמעות לתעשייה רחבה. במשך שנים נבחנו חומרי דו־ממד על פי תכונותיהם הפנימיות: ניידות אלקטרונים, מבנה פסי אנרגיה, יציבות ואפשרות שילוב בתהליכי ייצור. המחקר החדש מזכיר כי שבב אינו עשוי מחומר יחיד, אלא ממבנה שלם. גם חומר שנראה מצוין על הנייר עלול להיכשל כאשר מחברים אותו לשכבת בידוד אמיתית. לפי גרסת הקדם של המאמר, הפער יכול להוסיף כ־2.7 אנגסטרם לעובי התחמוצת השקול, כלומר לפגוע בדיוק בפרמטר שאותו התעשייה מנסה להקטין בדורות ייצור עתידיים. (arXiv)
המאמר, שפורסם ב־Science ב־16 באפריל 2026 תחת הכותרת “Device-scaling constraints imposed by the van der Waals gap formed in two-dimensional materials”, טוען כי הפער אינו רק מטרד הנדסי אלא מגבלה פיזיקלית שצריך להכניס למפת הדרכים של תכנון רכיבים. במילים אחרות, בחירה בחומר דו־ממד על סמך ביצועיו לבדו עלולה להוביל להשקעות גדולות בטכנולוגיה שלא תוכל לעמוד בדרישות המזעור. (PubMed)
החוקרים אינם מציגים את הממצא כסוף הדרך לחומרי דו־ממד, אלא כקריאה לתכנון מדויק יותר. אחד הכיוונים שהם מציעים הוא שימוש ב"חומרי רוכסן" – מבנים שבהם המוליך למחצה והמבודד משתלבים זה בזה בקשר חזק יותר, במקום להישען רק על כוחות ואן דר ואלס חלשים. במבנים כאלה ניתן לצמצם או לבטל את הפער, ובכך לשפר את השליטה החשמלית בטרנזיסטור.
עבור תעשיית השבבים, המסקנה המרכזית היא שחומרי הדור הבא צריכים להיבחן כמערכת שלמה: מוליך למחצה, שכבת בידוד, ממשק, חום, זרמים וזליגות. זהו מסר חשוב במיוחד בעידן שבו צמתים מתקדמים, אריזות תלת־ממד וצ’יפלטים הופכים את תכנון השבב למורכב יותר. חומרי דו־ממד עדיין עשויים למלא תפקיד חשוב באלקטרוניקה עתידית, אך המחקר החדש מציב תנאי ברור: מי שרוצה להשתמש בהם בטרנזיסטורים זעירים באמת יצטרך לתכנן את הממשק האטומי לא פחות מאשר את החומר עצמו.
